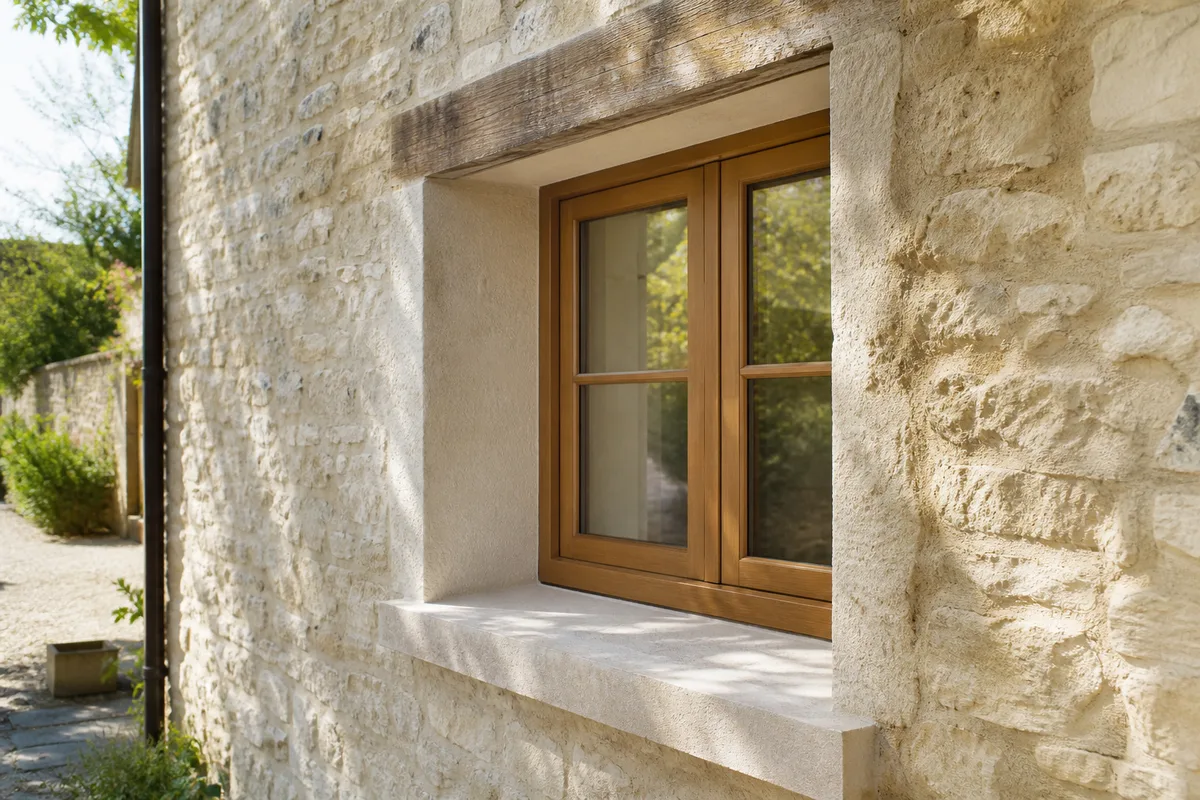

Pose fenêtre en tunnel : étapes, calage et étanchéité

La pose en tunnel consiste à loger le dormant de la fenêtre dans l’épaisseur du mur, entre les tableaux de la baie. Réservée aux murs épais du bâti ancien, elle exige un calage précis, des fixations tous les 80 cm maximum et un calfeutrement conforme au NF DTU 36.5.

Le principe : un dormant logé dans l’épaisseur du mur

Contrairement à une pose en applique où la menuiserie vient se plaquer contre la face intérieure du mur, la pose en tunnel insère le cadre directement dans le tableau, c’est-à-dire l’ouverture maçonnée elle-même. Le dormant se retrouve entouré de maçonnerie sur ses quatre côtés, et le calfeutrement court sur toute sa périphérie. D’où l’image du tunnel.

Cette configuration se rencontre surtout sur les murs épais en pierre, en brique pleine ou en béton banché, typiques des maisons anciennes de Normandie et d’ailleurs. Sans doublage isolant intérieur, la feuillure ou l’applique n’ont pas de support logique : le tableau nu reste le seul plan d’accueil disponible.

La position du dormant dans l’épaisseur se choisit au moment du chantier. Au nu intérieur, la menuiserie profite de la chaleur du logement et limite la condensation. Au milieu du mur, elle équilibre les températures de part et d’autre du vitrage. Au nu extérieur, elle dégage un large ébrasement intérieur, pratique pour une tablette. Sur le terrain, la pose au nu intérieur reste le réflexe le plus courant en rénovation, car elle rapproche le cadre du plan d’étanchéité à l’air du logement.

Tunnel, applique ou feuillure : trois logiques différentes

Ces trois techniques répondent chacune à une configuration de mur précise. Les confondre conduit à des ponts thermiques ou à des reprises de maçonnerie inutiles.

• Pose en applique : le dormant se fixe contre la face intérieure du mur et l’épaisseur du futur doublage isolant vient l’habiller. C’est la méthode standard du neuf, détaillée dans le guide dédié à la pose de fenêtre en applique.
• Pose en feuillure : le cadre s’encastre dans une entaille taillée dans la maçonnerie, héritée de l’ancienne menuiserie. Fréquente sur le bâti d’avant-guerre, elle impose de composer avec la feuillure existante.
• Pose en tunnel : le cadre se glisse dans l’ouverture, sans entaille ni doublage. Le mur porte la fenêtre sur sa tranche.

Le choix ne relève donc pas du goût mais du mur. Un tableau brut, profond, sans feuillure ni doublage prévu : le tunnel s’impose. Un panorama complet des méthodes et de leurs cas d’usage figure dans l’article consacré à la pose de fenêtres.

Dernier avantage du tunnel, et pas le moindre : là où une pose en rénovation conserve l’ancien dormant, la dépose totale préserve tout le clair de vitrage. Aucun cadre résiduel ne vient rétrécir la baie.

Prendre les cotes et préparer le tableau

Une pose en tunnel réussie se joue avant même la commande de la fenêtre. La menuiserie se fabrique aux dimensions du tableau, moins le jeu de pose : toute erreur de mesure se paie cash à la livraison.

Mesurer le tableau en trois points

Mesurez la largeur du tableau en haut, au milieu et en bas, puis la hauteur à gauche, au centre et à droite. Retenez la plus petite valeur de chaque série. Un tableau ancien n’est jamais parfaitement régulier : quelques millimètres d’écart entre le haut et le bas sont la norme, pas l’exception.

Déduisez ensuite le jeu de pose périphérique. Les guides de pose des fabricants de calfeutrement, comme Illbruck, préconisent un jeu de 5 à 15 mm entre dormant et maçonnerie, soit au minimum 5 mm par côté. Ce vide accueille le joint pré-comprimé et absorbe la dilatation du cadre, sensible sur le PVC exposé au soleil.

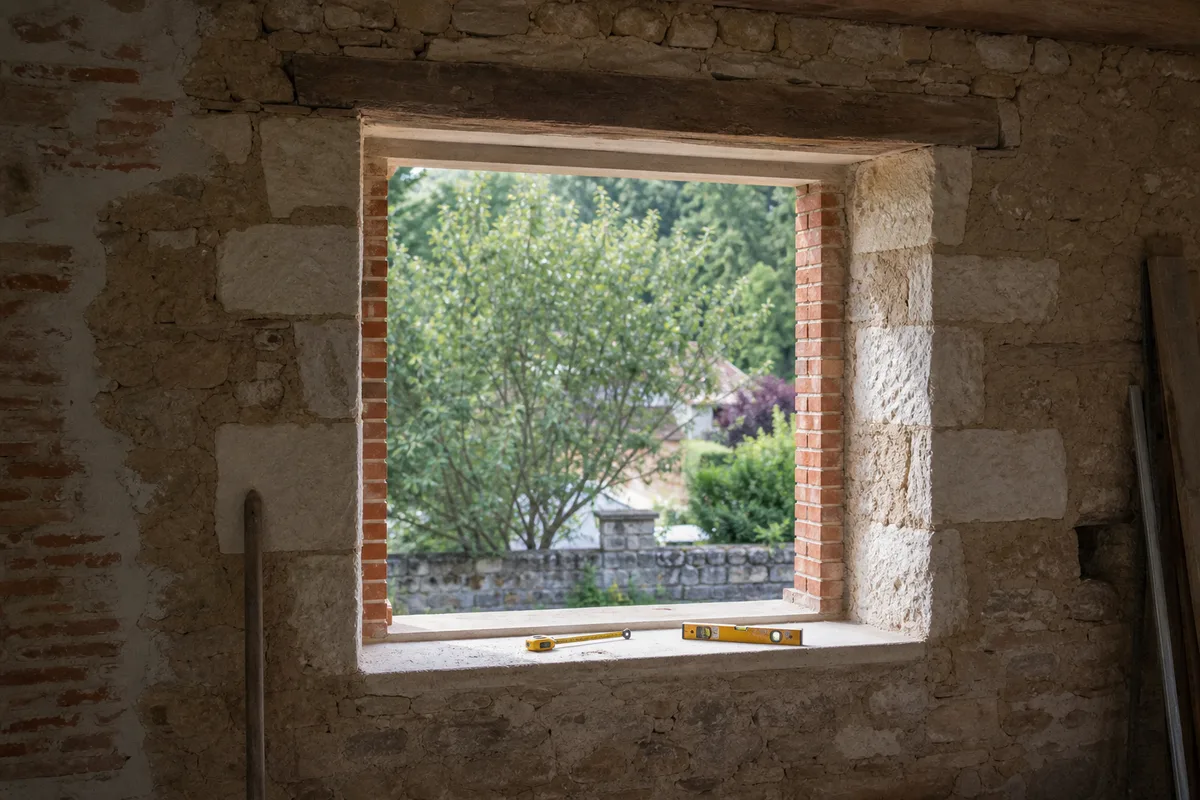

Contrôler l’aplomb, le niveau et l’état du support

Posez un niveau sur l’appui et une règle le long des tableaux. Le NF DTU 36.5 fixe la tolérance de verticalité et de niveau de la menuiserie posée à 2 mm/m : si le tableau présente un faux aplomb marqué, le calage devra le rattraper, et mieux vaut le savoir avant.

Vérifiez aussi l’appui maçonné. Un appui fissuré, poreux ou dépourvu de pente vers l’extérieur se reprend au mortier avant toute pose : c’est lui qui évacue l’eau de pluie, et aucun mastic ne compensera durablement une rétention d’eau au pied du dormant.

L’outillage à réunir avant de commencer

Rien d’exotique dans la panoplie, mais chaque élément compte le jour J :

• niveau à bulle de 60 cm minimum, mètre ruban et règle de maçon ;
• perceuse à percussion avec forets béton, plus une visseuse ;
• vis de frappe ou pattes de fixation adaptées au mur ;
• cales d’assise en plastique dur ou bois dur, en plusieurs épaisseurs ;
• joint pré-comprimé de classe 1, mastic élastomère et pistolet extrudeur ;
• maillet, tournevis, cutter et lunettes de protection.

La logique d’équipement rejoint celle décrite dans le guide des outils du menuisier amateur : peu d’outils, mais fiables et adaptés au support.

La pose en tunnel étape par étape

Comptez une demi-journée par fenêtre pour un travail soigné, dépose de l’ancienne menuiserie comprise.

1. Déposer les ouvrants de la fenêtre neuve

Dégondez les vantaux et stockez-les à plat, à l’abri. Un dormant nu pèse bien moins lourd que la fenêtre complète : la manipulation gagne en précision, et les vitrages ne risquent rien pendant le perçage.

2. Poser le joint pré-comprimé

Collez le joint pré-comprimé sur le pourtour extérieur du dormant, dans l’angle prévu par le fabricant, sans le tendre. Ce ruban de mousse imprégnée se dilate en quelques heures et vient épouser les irrégularités du tableau. Le NF DTU 36.5 exige pour ce calfeutrement une mousse de classe 1 au sens de la norme NF P 85-570, et précise que sa compression ne doit pas déformer la traverse basse de plus de 1 mm.

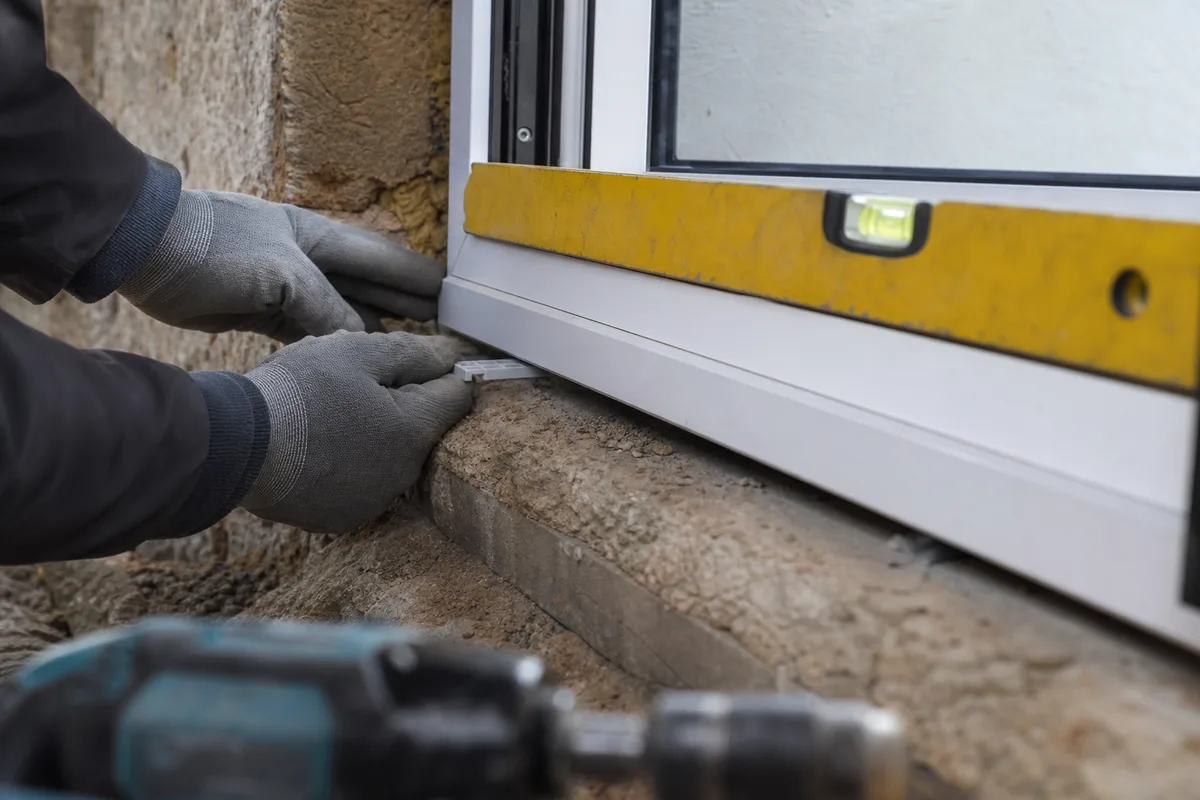

3. Positionner et caler le dormant

Présentez le cadre dans le tableau, à la profondeur choisie. Glissez les cales d’assise sous la traverse basse : la même norme impose des cales de 5 mm minimum au droit des montants. Ajustez ensuite les cales latérales jusqu’à obtenir un aplomb et un niveau dans la tolérance de 2 mm/m, diagonales égales à 2 mm près.

4. Fixer le dormant dans la maçonnerie

Percez le dormant puis le mur, et fixez avec des vis de frappe ou des pattes selon le support. Le NF DTU 36.5 encadre précisément la répartition : 80 cm maximum entre deux fixations, une fixation à moins de 25 cm de chaque angle sur les montants, et un point d’ancrage à moins de 100 mm des axes de rotation et des points de condamnation des ouvrants. Serrez sans excès : une vis trop reprise cintre le montant et l’ouvrant frottera.

5. Regonder les ouvrants et régler

Remettez les vantaux en place et testez l’ouverture, la fermeture et le verrouillage. Un ouvrant qui talonne ou une crémone dure signale un dormant contraint : desserrez, recalez, resserrez. Le réglage fin des gonds se fait en dernier, fenêtre fermée, en contrôlant la régularité du jeu entre ouvrant et dormant sur tout le pourtour.

L’étanchéité : ce que le NF DTU 36.5 impose vraiment

C’est le point qui sépare une pose durable d’un chantier à refaire. Le NF DTU 36.5, la norme française de mise en œuvre des fenêtres et portes extérieures, ne reconnaît pas la mousse expansive polyuréthane comme calfeutrement d’étanchéité. Elle comble, elle isole, mais elle ne protège ni de l’eau ni de l’air sur la durée.

Le calfeutrement conforme prend deux formes, au choix :

• la mousse imprégnée pré-comprimée de classe 1 (norme NF P 85-570), posée en continu sur la périphérie ;

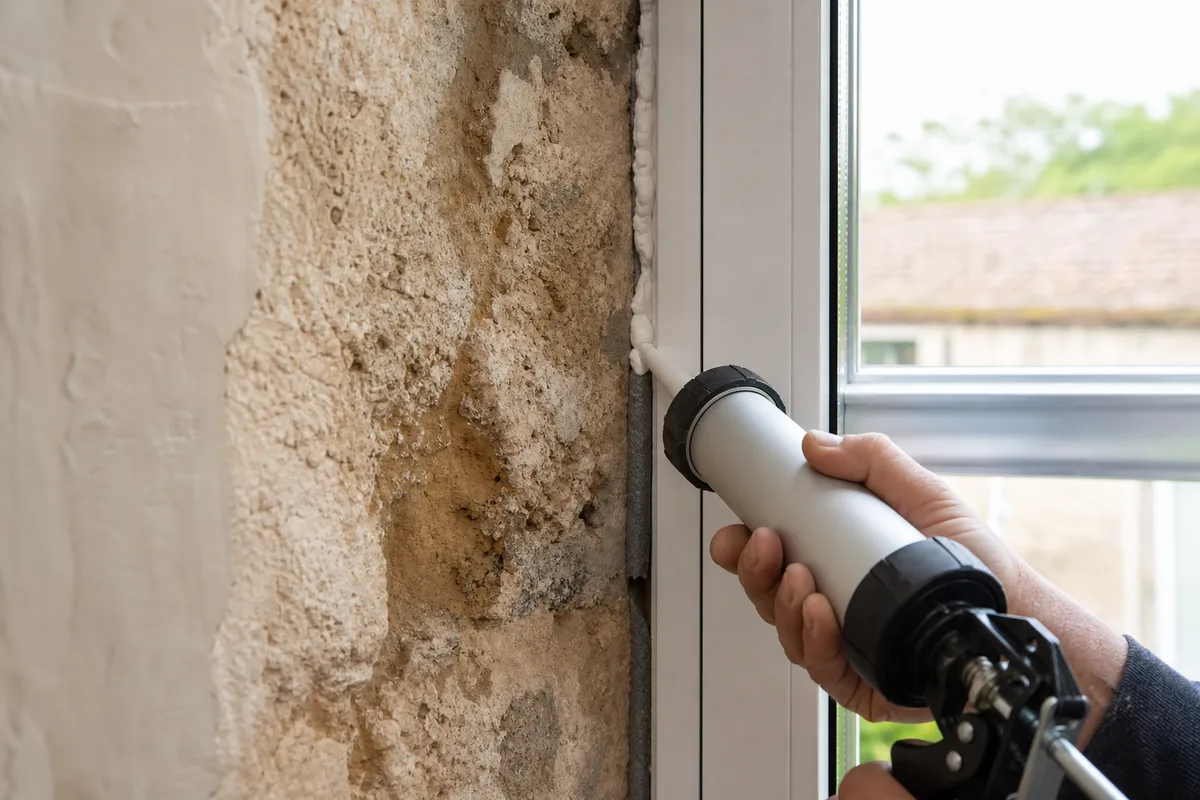

• le fond de joint en mousse associé à un cordon de mastic élastomère, lissé après extrusion.

En tunnel, la règle de bon sens des poseurs complète la norme : la barrière côté intérieur doit rester plus étanche à l’air que la barrière extérieure, afin que la vapeur d’eau du logement ne migre pas dans le joint pour y condenser. Un mastic intérieur continu, un joint extérieur qui respire, et le calfeutrement traverse les hivers normands sans broncher.

Les pièges qui coûtent cher

Les mêmes erreurs reviennent sur la plupart des reprises de chantier :

• Jeu de pose oublié à la commande : la fenêtre entre en force ou n’entre pas du tout. Aucun rattrapage possible.
• Mousse expansive utilisée seule comme étanchéité : infiltration d’air dès le premier hiver, reprise complète du calfeutrement.
• Cales d’assise absentes sous la traverse basse : le dormant s’affaisse, les vantaux frottent au bout de quelques mois.
• Fixations trop espacées ou éloignées des points de condamnation : le cadre travaille à chaque manœuvre de la crémone.
• Appui sans pente ni goutte d’eau : la pluie stagne au pied du dormant et finit par traverser.
• Serrage excessif des vis de frappe : montants cintrés, jeu d’ouvrant irrégulier, joint d’ouvrant qui ne comprime plus.

Chacun de ces défauts se détecte en dix minutes à la réception. Prenez ce temps, niveau en main, avant de démonter l’échafaudage ou de régler l’artisan.

Poser soi-même ou confier le chantier ?

Un bricoleur rigoureux, équipé et patient vient à bout d’une pose en tunnel sur un tableau sain. Le vrai juge de paix, c’est l’état du support : tableau très irrégulier, pierre friable, appui à reprendre ou baie hors d’aplomb font basculer le chantier côté professionnel. Un menuisier à Louviers ou ailleurs engage sa garantie décennale sur l’étanchéité, ce qu’aucune pose personnelle ne couvre. Pour comparer avec la technique cousine sur cadre existant, le guide poser une fenêtre en rénovation complète utilement celui-ci.

Prochaine étape : mesurez vos tableaux en trois points, notez la plus petite cote et vérifiez l’aplomb au niveau. Ces trente minutes de relevé décident de tout le reste du chantier.
